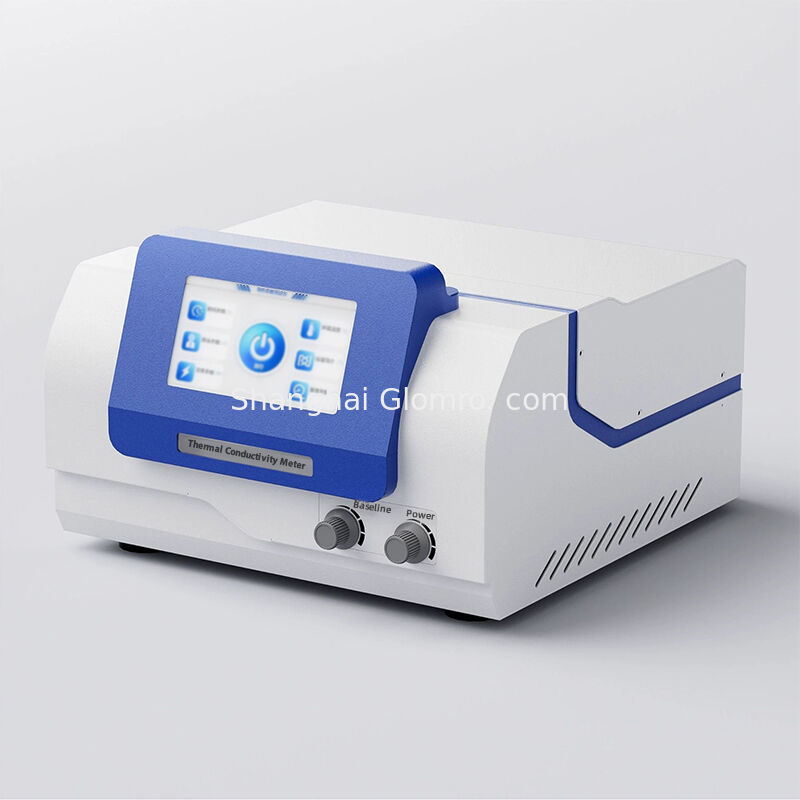

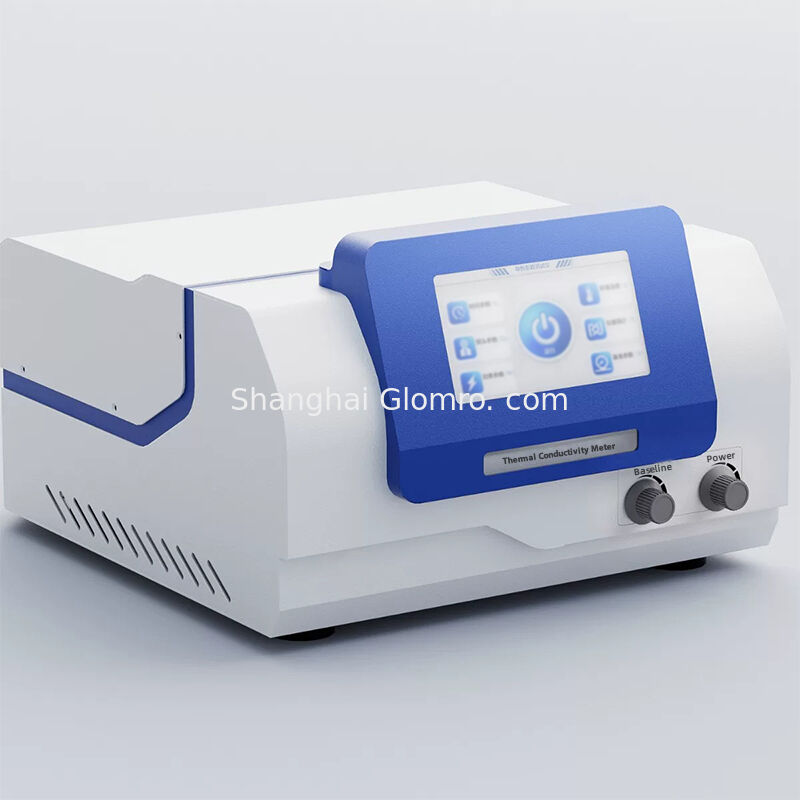

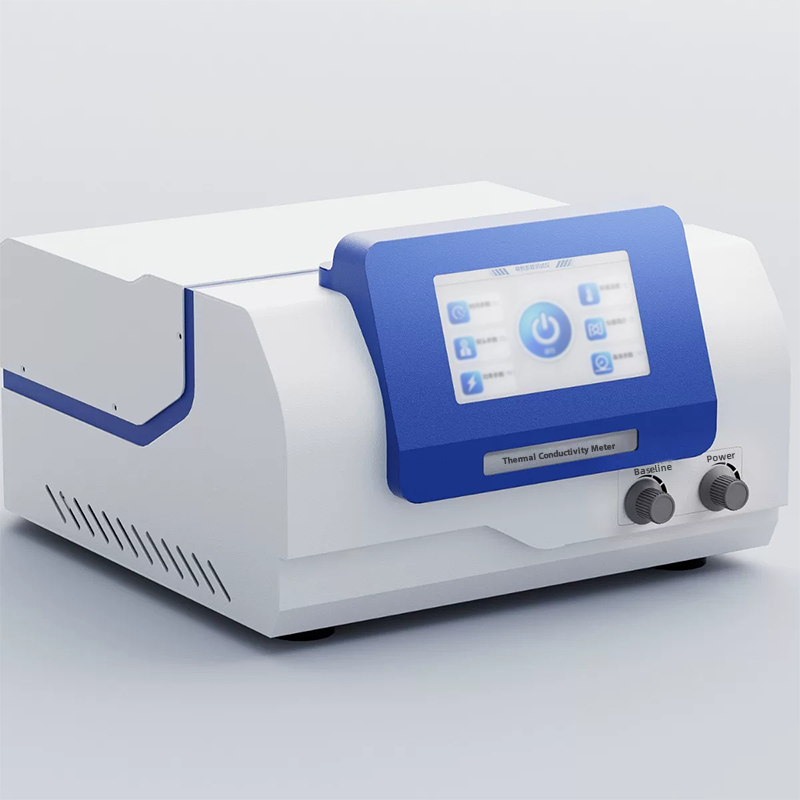

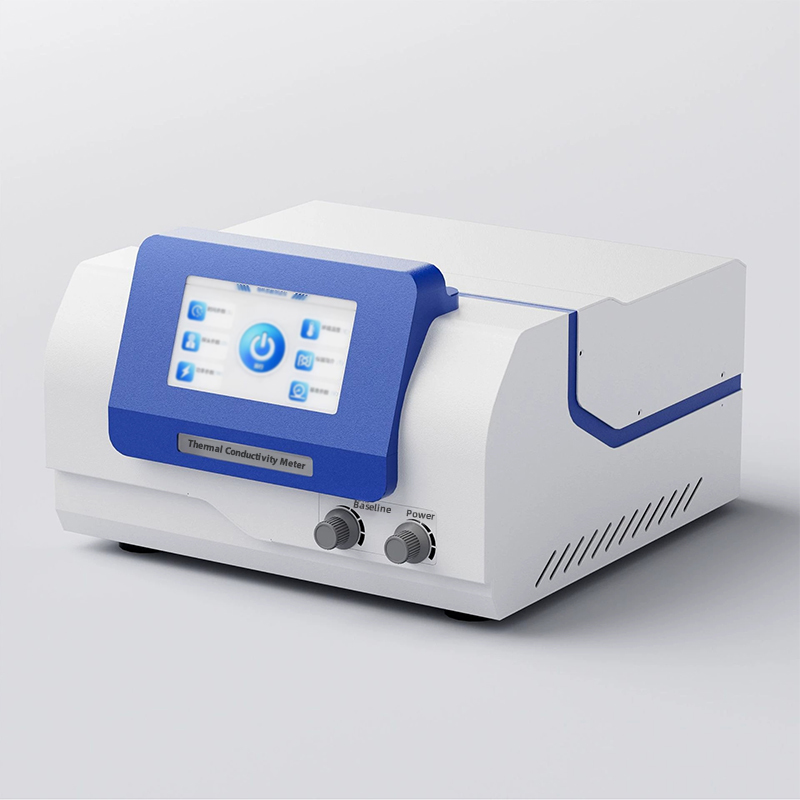

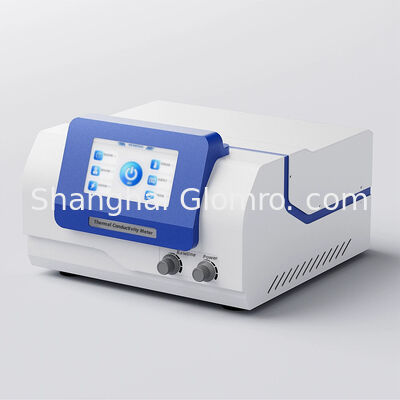

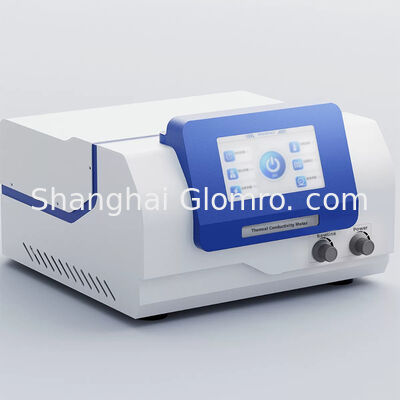

Medidor de Condutividade Térmica por Método de Fonte de Calor Transiente de Plano de Alta Precisão

TransientePFaixaHcomerSNossoMeodoThermalCIndutividadeMÉter

Introdução ao instrumento

O BXT-DR-S é um testador de condutividade térmica desenvolvido utilizando a tecnologia de fonte de calor plana transitória (TPS), que pode ser usado para testar o desempenho de condutividade térmica de vários tipos de materiais.O método da fonte de calor planar transitória é o mais recente tipo de m
O método para estudar o desempenho da condutividade térmica, que levou as técnicas de medição a um nível completamente novo.A capacidade de medir de forma rápida e precisa a condutividade térmica ao estudar materiais proporciona uma grande conveniência para a monitorização da qualidade das empresasO instrumento é fácil de operar, o método é simples e fácil de entender, e não causará danos à amostra testada.

Princípio de funcionamento

A tecnologia de fonte de calor plana transitória (TPS) é um método novo para medir a condutividade térmica.O princípio de determinação das propriedades térmicas dos materiais baseia-se na resposta de temperatura transitória gerada por uma fonte de calor em forma de disco com aquecimento por etapas num meio infinitoUsando materiais resistentes ao calor para criar uma sonda plana que serve como fonte de calor e sensor de temperatura.O coeficiente de resistência térmica de uma liga está linearmente relacionado com a temperatura e a resistência, o que significa que, entendendo a alteração da resistência, a perda de calor pode ser determinada, refletindo assim a condutividade térmica do material.

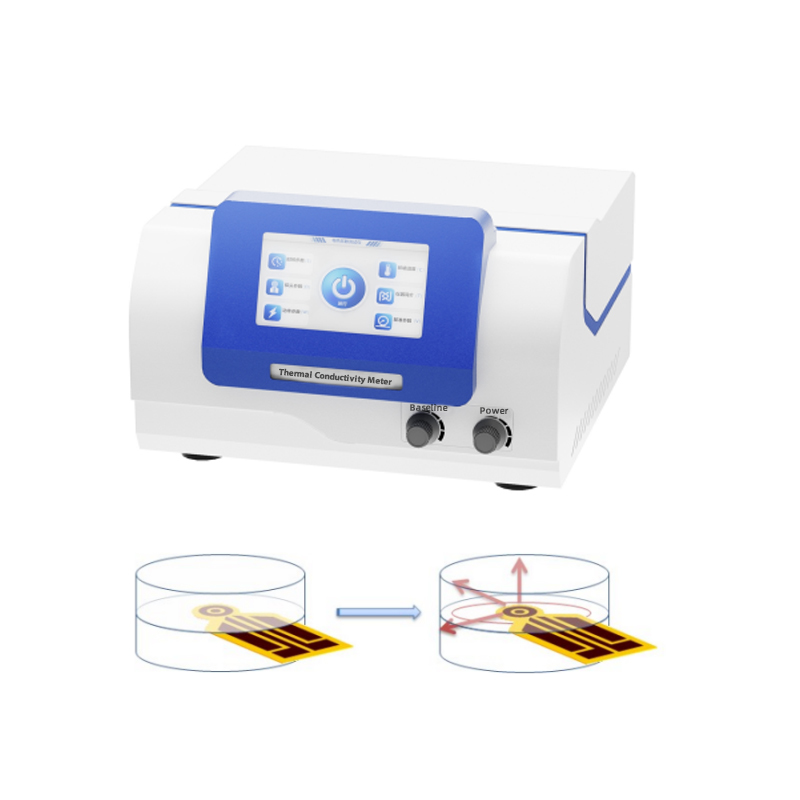

A sonda deste método é uma película fina de estrutura de dupla hélice contínua formada por gravação de uma liga condutora,com uma camada de proteção isolante de duas camadas na camada exterior e uma espessura muito finaDurante o processo de teste, a sonda é colocada no meio da amostra para teste.Quando a corrente passa através da sonda, é gerado um certo aumento de temperatura, e o calor gerado difere simultaneamente para as amostras em ambos os lados da sonda.A velocidade de difusão térmica depende das características de condutividade térmica do materialAo registar a temperatura e o tempo de resposta da sonda, a condutividade térmica pode ser obtida diretamente a partir de um modelo matemático.

Objeto de ensaio

Metais, cerâmica, ligas, minérios, polímeros, compósitos, papel, tecidos, plásticos espumados (materiais de isolamento térmico e chapas de superfície plana), lã mineral, cimento
todos, placas compostas reforçadas com vidro CRC, placas de poliestireno de cimento, betão sandwich, placas compostas de painéis de aço reforçados com vidro, placas de honeycomb de papel, coloides, líquidos, pó,Sólidos granulares e pastas, etc., têm uma ampla gama de objetos de ensaio.

Principais características

- Não. Normas de referência para instrumentos de máquinas inteiras: ISO 22007-2;

- Não. O âmbito de ensaios é amplo, o desempenho dos ensaios é estável e está no nível de liderança entre instrumentos similares na China;

- Não. A medição direta, com um tempo de ensaio de cerca de 5-160 segundos, pode medir a condutividade térmica de forma rápida e precisa, poupando muito tempo;

- Não. Não será afetado pela resistência térmica de contacto como o método estático;

- Não. Não é necessária uma preparação especial da amostra e não existem requisitos específicos para a sua forma.Blocos sólidos só precisam de uma superfície de amostra relativamente lisa e um comprimento e largura que é pelo menos duas vezes o diâmetro da sonda;

- Não. A realização de ensaios não destrutivos em amostras significa que estas podem ser reutilizadas;

- Não. A sonda adota uma estrutura de dupla hélice para o projeto, combinada com um modelo matemático dedicado, e utiliza algoritmos de base para analisar e calcular os dados recolhidos na sonda;

- Não. O projeto da estrutura da tabela de amostras é inteligente, fácil de operar, adequado para a colocação de amostras de diferentes espessuras e simples e bonito ao mesmo tempo;

- Não. A aquisição de dados na sonda usa um chip de aquisição de dados importado.
s, que possuem alta resolução e podem tornar os resultados dos ensaios mais precisos e fiáveis;

- Não. O sistema de controle do host usa microprocessadores ARM, que têm uma velocidade de processamento mais rápida do que os microprocessadores tradicionais, melhorando as capacidades de análise e processamento do sistema,e resultando em resultados de cálculo mais precisos;

- Não. O instrumento pode ser utilizado para a determinação de propriedades térmicas, tais como sólidos de bloco, sólidos de pasta, sólidos granulares, colóides, líquidos, pó, revestimentos, películas, materiais isolantes, etc.;

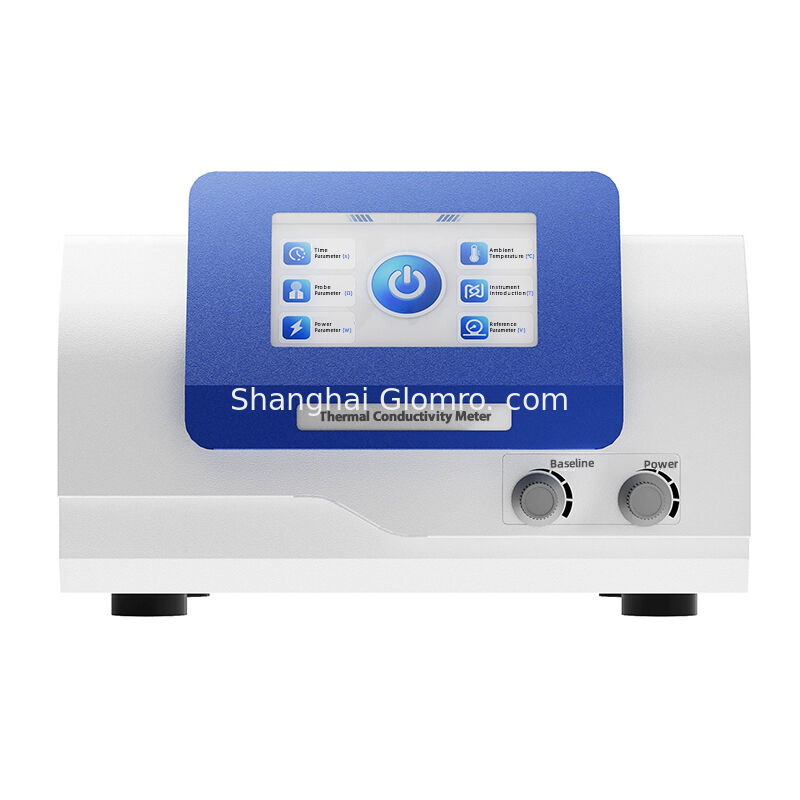

- Não. Interface inteligente homem-máquina, ecrã LCD a cores, controlo por ecrã táctil, operação fácil e simples;

- Não. Capacidades poderosas de processamento de dados.

Parâmetro técnico

Em comparação com outros métodos, é mais rápido
, mais simples e mais cabrangente
