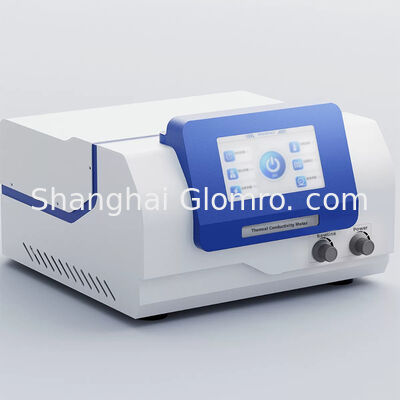

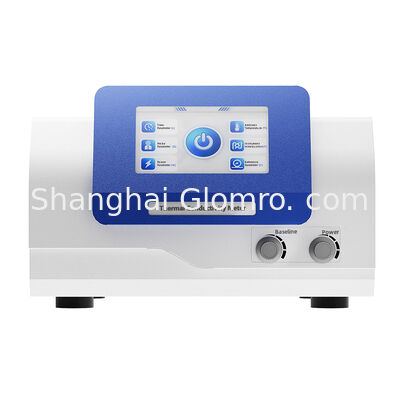

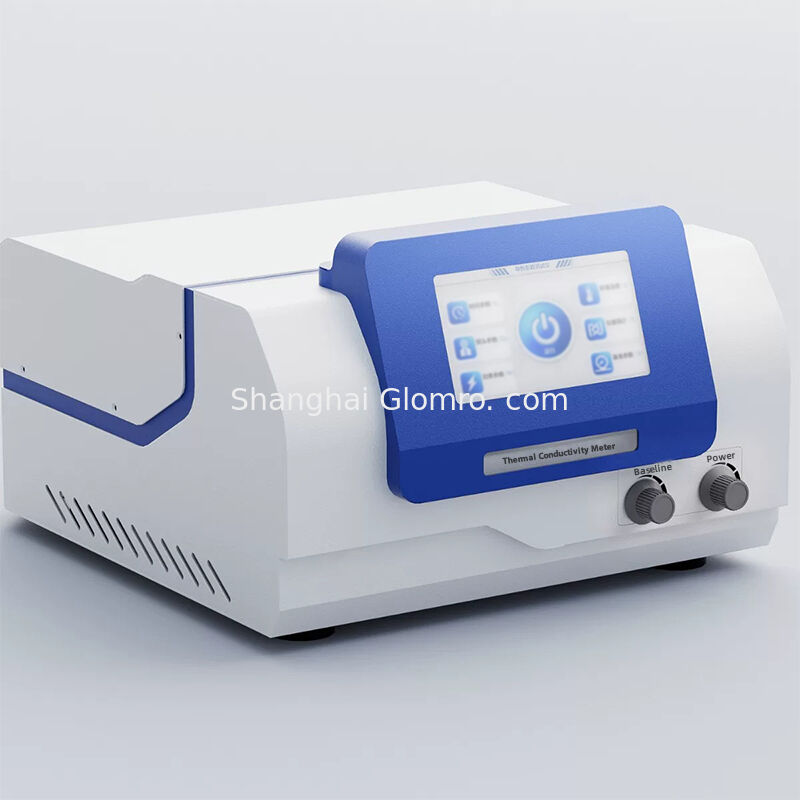

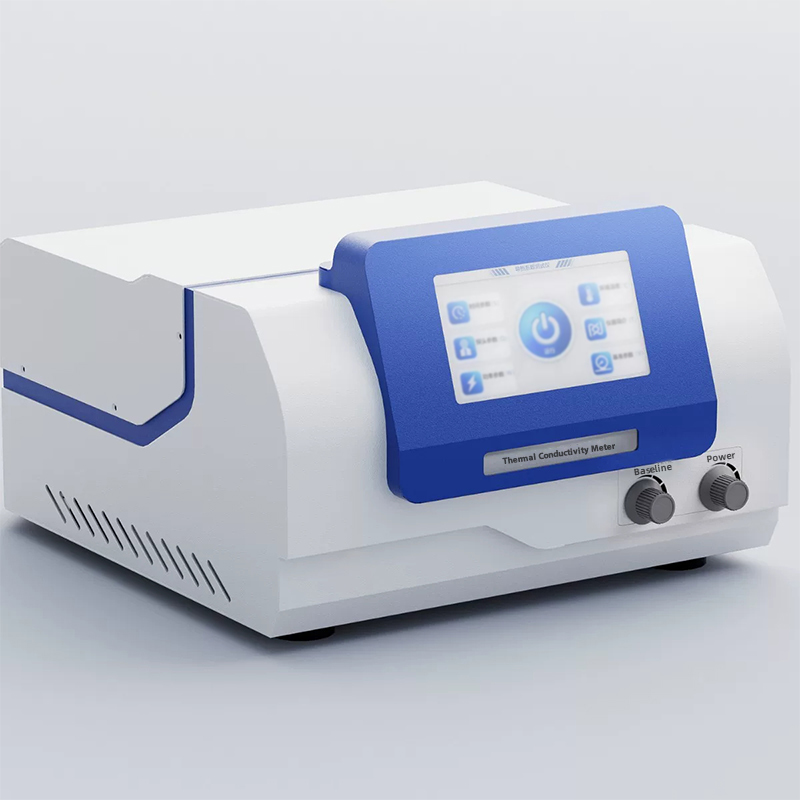

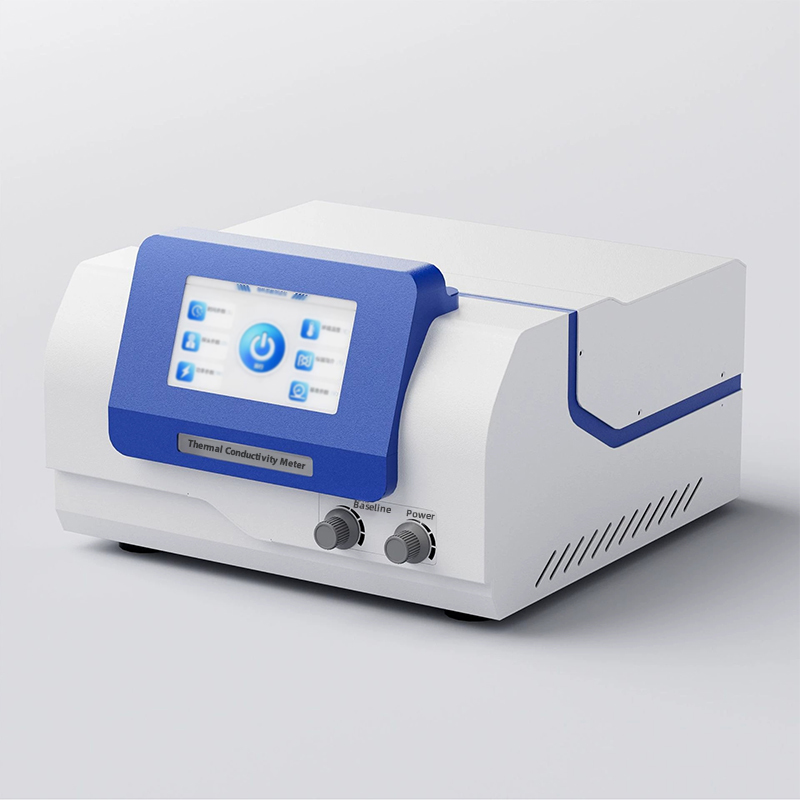

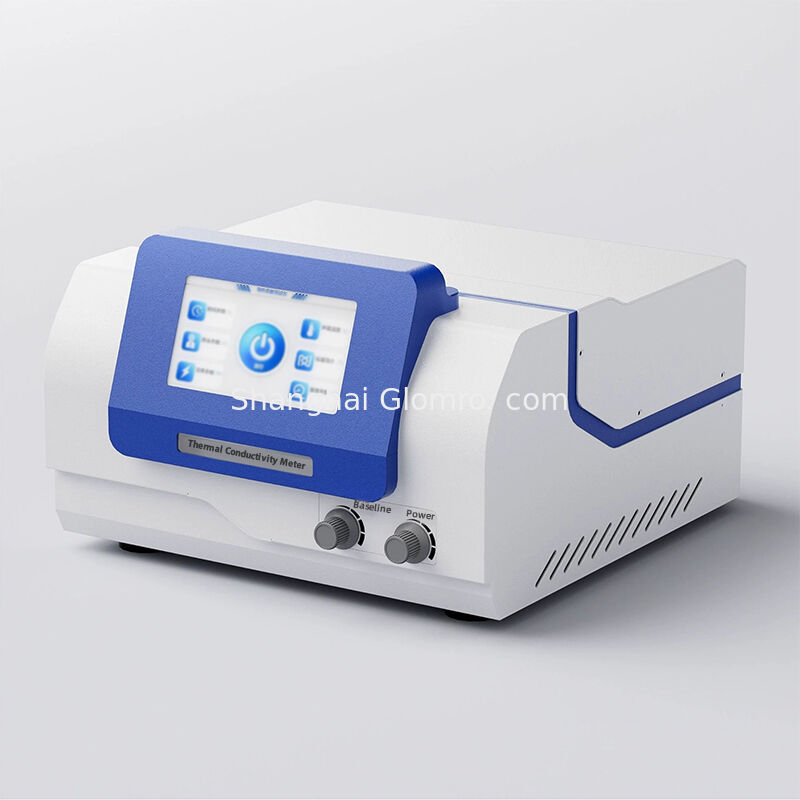

TPS Analisador de Conductividade Térmica de Fonte Transiente em Plano para Materiais Compositos Cerâmicos Metálicos

Transiente Plano Heated Source Method Thermal Conductivity Meter

Introdução ao Instrumento

O BXT-DR-S é um testador de condutividade térmica desenvolvido com tecnologia de fonte de calor planar transiente (TPS), que pode ser usado para testar o desempenho de condutividade térmica de vários tipos de materiais. O método da fonte de calor planar transiente é o tipo mais recente de m
étodo para estudar o desempenho da condutividade térmica, que levou as técnicas de medição a um nível totalmente novo. A capacidade de medir a condutividade térmica de forma rápida e precisa ao estudar materiais oferece grande conveniência para o monitoramento de qualidade empresarial, produção de materiais e pesquisa de laboratório. O instrumento é fácil de operar, o método é simples e fácil de entender, e não causará danos à amostra testada.

Princípio de funcionamento

A tecnologia de fonte de calor planar transiente (TPS) é um método novo para medir a condutividade térmica. O princípio de determinação das propriedades térmicas dos materiais baseia-se na resposta de temperatura transiente gerada por uma fonte de calor em forma de disco com aquecimento em degrau em um meio infinito. Usando materiais resistentes ao calor para criar uma sonda plana que serve como fonte de calor e sensor de temperatura. O coeficiente de resistência térmica de uma liga é linearmente relacionado à temperatura e à resistência, o que significa que, ao entender a mudança na resistência, a perda de calor pode ser determinada, refletindo assim a condutividade térmica da a

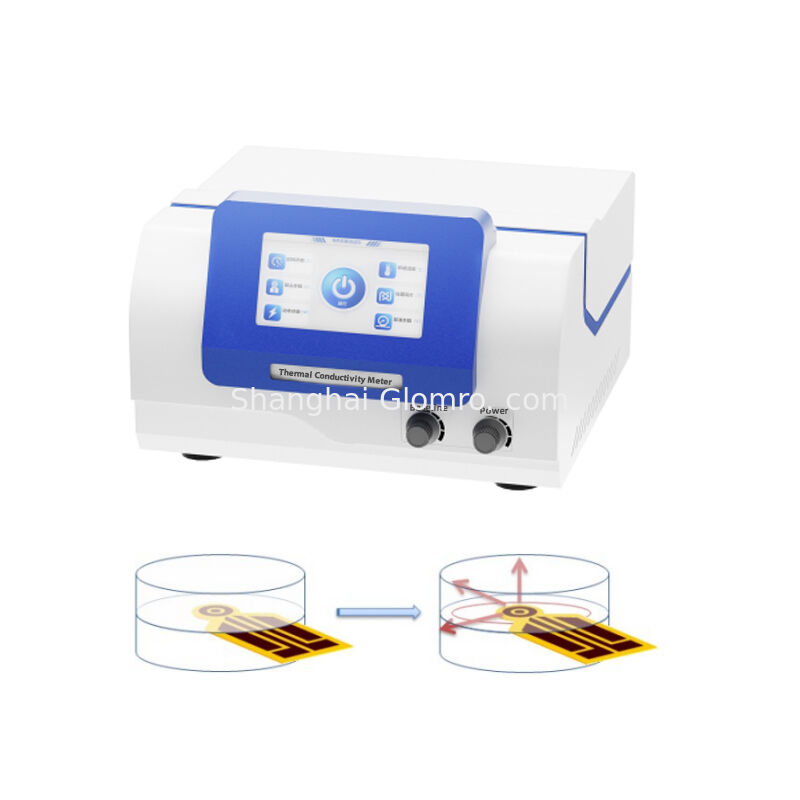

mostra. A sonda deste método é uma fina película contínua em estrutura de dupla hélice formada por gravação de liga condutora, com uma camada protetora isolante de dupla camada na camada externa e uma espessura muito fina, o que confere à sonda uma certa resistência mecânica e mantém o isolamento elétrico com a amostra. Durante o processo de teste, a sonda é colocada no meio da amostra para teste. Quando a corrente passa pela sonda, uma certa elevação de temperatura é gerada, e o calor gerado se difunde simultaneamente para as amostras em ambos os lados da sonda. A velocidade de difusão térmica depende das características de condutividade térmica do material. Ao registrar a temperatura e o tempo de resposta da sonda, a condutividade térmica pode ser obtida diretamente de um modelo matemático.

Objeto de teste

Metais, cerâmicas, ligas, minérios, polímeros, compósitos, papel, tecidos, plásticos expandidos (materiais de isolamento térmico e placas com superfícies planas), lã mineral, cimento
o, placas compósitas de vidro reforçado CRC, placas de poliestireno cimentício, concreto sanduíche, placas compósitas de painel de aço reforçado com vidro, placas de favo de mel de papel, colóides, líquidos, pós, sólidos granulares e pastosos, etc., possuem uma ampla gama de objetos de teste.

Principais características

u Padrões de referência para instrumentos de máquina inteira: ISO 22007-2；

u O escopo de teste é amplo, o desempenho de teste é estável e está em um nível líder entre instrumentos semelhantes na China;

u Medição direta, com um tempo de teste de cerca de 5-160 segundos que pode ser definido, pode medir a condutividade térmica de forma rápida e precisa, economizando muito tempo;

u Não será afetado pela resistência térmica de contato como o método estático;

u Não é necessária preparação especial da amostra, e não há requisitos específicos para a forma da amostra. Blocos sólidos precisam apenas de uma superfície de amostra relativamente lisa e um comprimento e largura que seja pelo menos o dobro do diâmetro da sonda;

u Realizando testes não destrutivos em amostras, o que significa que elas podem ser reutilizadas;

u A sonda adota uma estrutura de dupla hélice para design, combinada com um modelo matemático dedicado, e usa algoritmos principais para analisar e calcular os dados coletados na sonda;

u O design da estrutura da mesa de amostra é engenhoso, fácil de operar, adequado para colocar amostras de diferentes espessuras, e simples e bonito ao mesmo tempo;

u A aquisição de dados na sonda usa chips de aquisição de dados importados
s, que têm alta resolução e podem tornar os resultados do teste mais precisos e confiáveis;

u O sistema de controle do host usa microprocessadores ARM, que têm velocidade de processamento mais rápida do que microprocessadores tradicionais, melhorando as capacidades de análise e processamento do sistema e resultando em resultados de cálculo mais precisos;

u O instrumento pode ser usado para a determinação de propriedades térmicas como sólidos em bloco, sólidos pastosos, sólidos granulares, colóides, líquidos, pós, revestimentos, filmes, materiais de isolamento, etc;

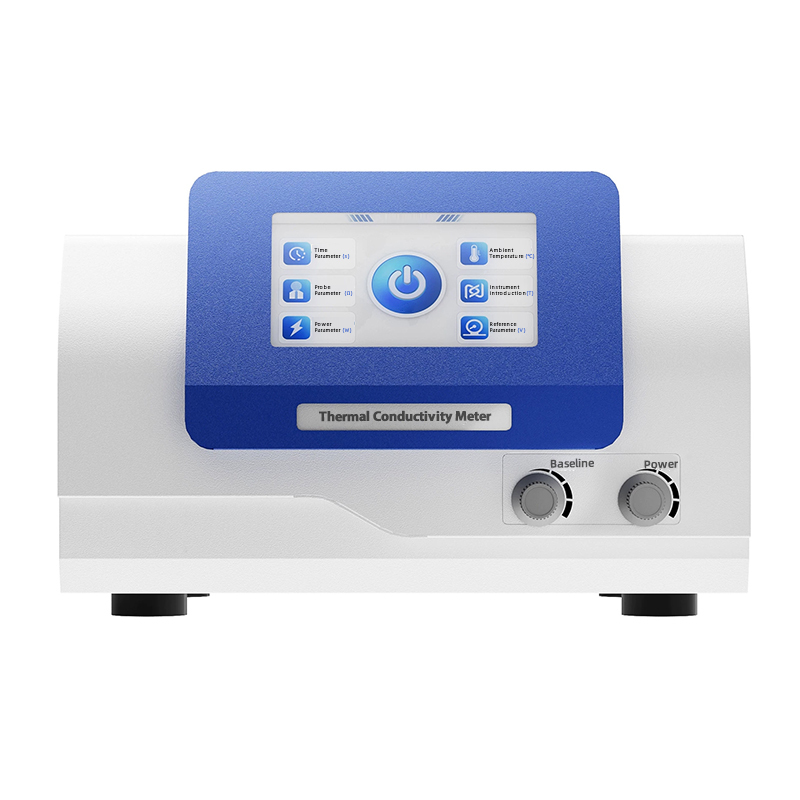

u Interface homem-máquina inteligente, display LCD colorido, controle de tela sensível ao toque, operação fácil e simples;

u Poderosas capacidades de processamento de dados. Um sistema altamente automatizado de comunicação de dados de computador e processamento de relatórios.

Parâmetro técnico

Comparado a outros métodos, é mais rápido
, mais simples e mais compreensivo
