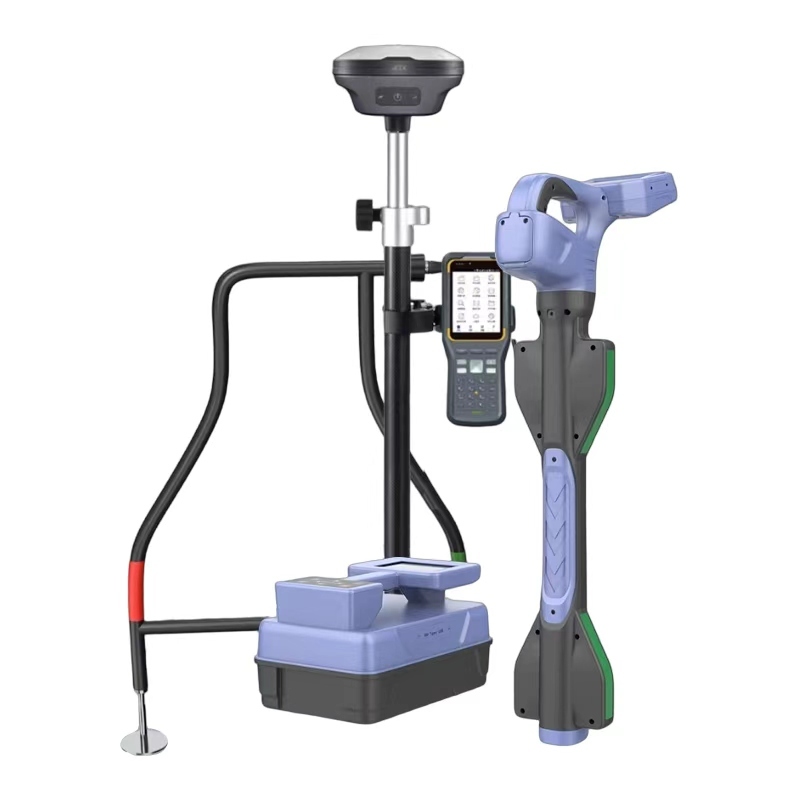

Descrição do produto:
Este sistema profissional de detecção de tubulações subterrâneas e cabos consiste em um receptor e transmissor de alto desempenho, projetado para equipes de manutenção, construção e engenharia de serviços públicos. Ele integra detecção de tubulações multifrequencial, identificação precisa de cabos e funções opcionais de localização de falhas, permitindo rastreamento eficiente, medição de profundidade e monitoramento de corrente de tubulações metálicas e não metálicas enterradas, bem como cabos de energia/comunicação. Com vários modos de detecção (conexão direta, acoplamento indutivo, indução) e operação intuitiva por tela sensível ao toque, ele oferece desempenho confiável em ambientes subterrâneos complexos, suportando detecção de longa distância de até 20 km e medição de profundidade de até 20 m, ao mesmo tempo em que adere aos padrões internacionais de segurança (série IEC61010).
Principais características desta máquina
1) Detecção multifrequência: Suporta 12 frequências ativas (577 Hz – 201 kHz) mais detecção passiva de frequência de potência de 50/60 Hz, garantindo compatibilidade com vários tipos de cabos e tubulações.
2)Modos de detecção flexíveis: Oferece métodos de pico, nulo e áudio para detecção de pipeline, com três métodos de entrada (conexão direta, acoplamento indutivo, indução) para se adaptar a diferentes condições de campo.
3) Posicionamento de alta precisão: Oferece precisão de posicionamento horizontal de ± 5% (0–3 m de profundidade enterrada) e ± 15% (3–20 m de profundidade enterrada), com visualização clara do sinal por meio dos modos clássico, tela cheia e exibição de curva.
4) Identificação inteligente de cabos: usa braçadeiras flexíveis para identificar de 1 a 10 cabos simultaneamente, com calibração integrada e verificações de direcionalidade para resultados confiáveis.
5) Longo alcance e durável: O receptor pode detectar cabos de até 20 km (conexão direta) e possui uma bateria de 6400mAh; o transmissor fornece potência ajustável de 10 W com capacidade de 12.800 mAh, ambos com fontes de alimentação robustas de íons de lítio.
6) Design fácil de usar: Equipado com grandes LCDs de toque capacitivos (receptor de 4,3 "/ transmissor de 5,6") e interfaces intuitivas, além de proteção contra sobrecarga / curto-circuito para operação segura.
7) Funções avançadas opcionais: Suporta localização de falha de aterramento em estrutura A e identificação de cabo baseada em estetoscópio, expandindo cenários de aplicação para solução de problemas de serviços públicos.
8) Conformidade e Segurança: Atende aos padrões IEC61010 e IEC61326, garantindo uso seguro em ambientes industriais e de construção.
Especificação do modelo
| Modelo |
Profundidade de detecção |
Comprimento de detecção |
Localização da rota do pipeline |
Localização da profundidade enterrada do pipeline |
3 modos de detecção |
Bluetooth integrado |
Localização de falha no cabo de baixa resistência |
Identificação do Cabo |
Monitoramento e controle remoto |
Localização de falha em cabo de alta resistência |
Posicionamento GPS integrado |
Localização de tubulação não metálica |
Posicionamento e mapeamento em nível centimétrico |
| GLO-9500G Pró |
5m |
3 km |
✅ |
✅ |
✅ |
- |
- |
- |
- |
- |
- |
- |
- |
| GLO-9500A Pró |
5m |
3 km |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
- |
- |
- |
- |
| GLO-9600G Pró |
10m |
5 km |
✅ |
✅ |
✅ |
- |
- |
- |
- |
- |
- |
- |
- |
| GLO-9600A Pró |
10m |
5 km |
✅ |
✅ |
✅ |
- |
✅ |
✅ |
- |
- |
- |
- |
- |
| GLO-9800G Pró |
15m |
10 km |
✅ |
✅ |
✅ |
✅ |
- |
- |
✅ |
- |
✅ |
- |
- |
| GLO-9800A Pró |
15m |
10 km |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
| GLO-9900G Pró |
20m |
20km |
✅ |
✅ |
✅ |
✅ |
- |
- |
✅ |
- |
✅ |
- |
- |
| GLO-9900A Pró |
20m |
20km |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
| GLO-9900X Pró |
20m |
20km |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
| GLO-9900R Pró |
20m |
20km |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
Especificações do receptor
| Item |
Detalhes |
| Função |
Detecção de tubulações, rastreamento de posição de cabos, indicação de direção, medição de profundidade, medição de corrente, identificação de cabos |
| Fonte de energia |
Bateria de lítio recarregável de 7,4V DC 6400mAh |
| Métodos de entrada |
Bobina de recepção integrada, braçadeira flexível externa, estrutura em A externa |
| Recebendo Frequências |
Frequências de detecção ativa: 577 Hz, 640 Hz, 1280 Hz, 2,56 kHz, 3,20 kHz, 4,09 kHz, 8,19 kHz, 10 kHz, 33 kHz, 66 kHz, 82 kHz, 201 kHz
Frequências de detecção passiva de frequência de energia: 50 Hz, 60 Hz |
| Modos de detecção de pipeline |
Método de pico, método nulo, método de áudio |
| Exibição de detecção de pipeline |
Modo de posicionamento clássico, modo de sinal em tela cheia, modo de curva de sinal |
| Faixa de detecção de pipeline |
Método de conexão direta: até 0–20 km de comprimento de cabo
Método de acoplamento indutivo: comprimento de cabo de até 0–10 km
Método de indução: adequado para cabos enterrados a menos de 2m |
| Precisão de profundidade |
Precisão de posicionamento horizontal: ±5% (profundidade enterrada 0–3m) – ±15% (profundidade enterrada 3–20m) |
| Indicação de áudio |
Tom FM variando com a intensidade do sinal |
| Distância de interferência |
Método de acoplamento indutivo: sem interferência além de 5m
Método de indução: nenhuma interferência além de 20m
Identificação do cabo: nenhuma interferência além de 5m (método de acoplamento indutivo) |
| Identificação do Cabo |
Método de identificação: identificação inteligente via pinça flexível; número de cabos identificáveis: 1–10
Valor de calibração: uma condição para uma identificação bem-sucedida é que a porcentagem atual do sinal recebido em relação ao sinal transmitido esteja entre 75% –135%
Direcionalidade: uma condição para uma identificação bem-sucedida é que as direções do grampo do transmissor, do grampo do receptor e do sinal carregado sejam consistentes |
| Faixa de detecção de identificação de cabo |
Método de conexão direta: resistência de loop identificável 0Ω–8kΩ
Método de acoplamento indutivo: resistência de loop identificável 0Ω–1kΩ |
| LCD |
LCD de toque capacitivo de 4,3 polegadas |
| Dimensões |
Aprox. 336,5 mm × 140,6 mm × 785,3 mm |
| Pinça de corrente flexível |
Comprimento aprox. 620 mm, diâmetro do fio aprox. 8mm |
| Diâmetro interno da bobina flexível |
φ200 mm |
| Padrões em conformidade |
IEC61010-1 CAT III 600V, IEC61010-031, grau de poluição IEC61326 2 |
Especificações do transmissor
| Item |
Detalhes |
| Função |
Vários modos de transmissão de sinal de frequência para detecção de rotas de tubulações, identificação de cabos e localização de falhas |
| Fonte de energia |
Bateria de lítio recarregável de 11,1V DC 12800mAh |
| Métodos de entrada |
Saída de conexão direta, método de indução, acoplamento de braçadeira |
| Frequências de saída |
577 Hz, 640 Hz, 1280 Hz, 2,56 kHz, 3,20 kHz, 4,09 kHz, 8,19 kHz, 10 kHz, 33 kHz, 66 kHz, 82 kHz, 201 kHz |
| Potência de saída |
10W máx., 10 níveis ajustáveis, correspondência de impedância em tempo real totalmente automática |
| Tensão de saída de conexão direta |
150Vpp MÁX. |
| Proteção de Circuito |
Proteção contra sobrecarga e curto-circuito |
| LCD |
LCD de toque capacitivo de 5,6 polegadas |
| Dimensões do Instrumento |
Aprox. 332,9 mm × 228,5 mm × 192,3 mm |
| Peso |
Transmissor: 3,85 kg, braçadeira do transmissor: 1,12 kg |
| Dimensões da braçadeira do transmissor |
250 mm × 140 mm × 35 mm (C×L×T) |
| Diâmetro interno da braçadeira do transmissor |
φ150 mm |
| Comprimento do cabo da braçadeira do transmissor |
3m |
| Padrões em conformidade |
IEC61010-1 (CAT III 300V, CAT IV 150V, Grau de Poluição 2) |
