Descrição do produto:

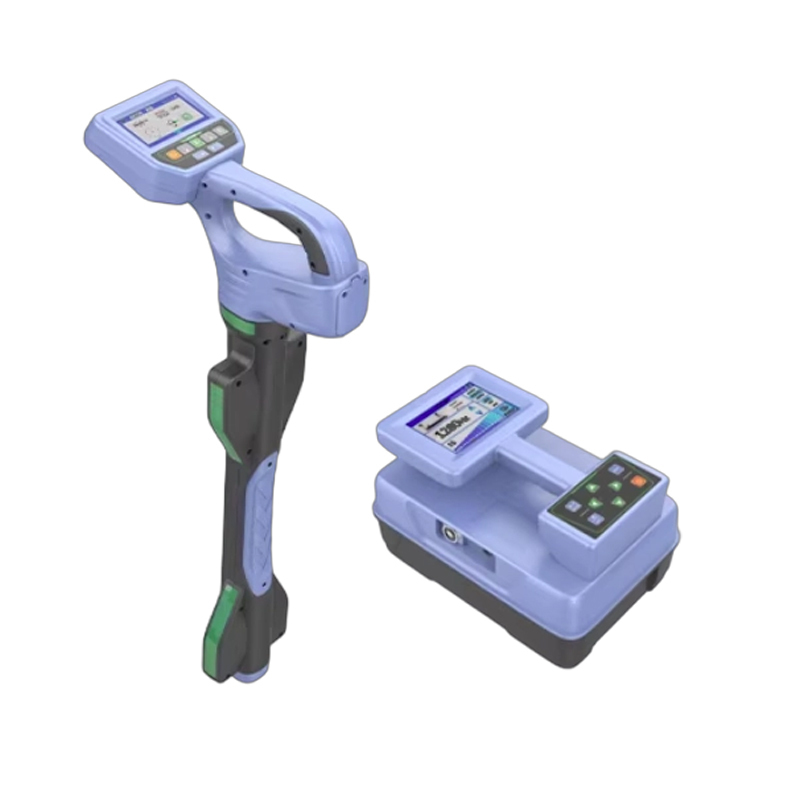

Este sistema profissional de detecção de tubulações e cabos subterrâneos consiste num receptor e um transmissor de alto desempenho, concebidos para equipas de manutenção, construção e engenharia de serviços públicos.Integra a detecção de tubulações de múltiplas frequências, identificação precisa de cabos e funções opcionais de localização de falhas, que permitem um rastreamento e medição de profundidade eficientes e o acompanhamento da corrente de tubulações metálicas e não metálicas enterradas,bem como cabos de alimentação/comunicaçãoCom múltiplos modos de detecção (conexão direta, acoplamento indutivo, indução) e operação intuitiva do touchscreen, oferece um desempenho confiável em ambientes subterrâneos complexos,Suporte à detecção a longa distância até 20 km e à medição de profundidade até 20 m, respeitando as normas internacionais de segurança (série IEC61010).
Principais características desta máquina
1) Detecção multi-frequência: Suporta 12 frequências ativas (577Hz 201kHz) mais detecção passiva de frequência de potência 50/60Hz, garantindo a compatibilidade com vários tipos de cabos e tubulações.
2)Modos de detecção flexíveis: oferece métodos de pico, nulo e áudio para detecção de tubulações, com três métodos de entrada (conexão directa, acoplamento indutivo,Indução) para se adaptar a diferentes condições de campo.
3) Posicionamento de alta precisão: proporciona uma precisão de posicionamento horizontal de ± 5% (0 ∼3 m de profundidade enterrada) e ± 15% (3 ∼20 m de profundidade enterrada), com visualização clara do sinal através de um ecrã completo clássico,e modos de exibição de curvas.
4) Identificação inteligente de cabos: utiliza grampos flexíveis para identificar 1 a 10 cabos simultaneamente, com calibração e verificações de direccionalidade incorporadas para obter resultados fiáveis.
5) Long-Range & Durable: O receptor pode detectar cabos de até 20 km (conexão direta) e dispõe de uma bateria de 6400 mAh; o transmissor fornece 10W de potência ajustável com capacidade de 12800 mAh,com uma tensão de saída de 0,15 V,.
6)Design amigável para o utilizador: equipado com grandes e capacitivos e touch LCDs (receptor de 4,3" / transmissor de 5,6") e interfaces intuitivas, além de protecção contra sobrecarga/curto-circuito para uma operação segura.
7)Funções avançadas opcionais: Suporta localização de falhas de terra em A-frame e identificação de cabos baseados em estetoscópio, expandindo cenários de aplicação para solução de problemas de serviços públicos.
8)Conformidade e segurança: Cumprem as normas IEC61010 e IEC61326, garantindo uma utilização segura em ambientes industriais e de construção.
Especificação do modelo
| Modelo |
Profundidade de detecção |
Duração de detecção |
Localização da rota do gasoduto |
Localização da profundidade enterrada do gasoduto |
3 Modos de detecção |
Bluetooth incorporado |
Localização da falha do cabo de baixa resistência |
Identificação do cabo |
Monitorização e controlo remoto |
Localização da falha do cabo de alta resistência |
Posicionamento GPS incorporado |
Localização do gasoduto não metálico |
Posicionamento e mapeamento a nível de centímetros |
| GLO-9500G Pro |
5m |
3 km |
✅ |
✅ |
✅ |
- |
- |
- |
- |
- |
- |
- |
- |
| GLO-9500A Pro |
5m |
3 km |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
- |
- |
- |
- |
| GLO-9600G Pro |
10 m |
5 km |
✅ |
✅ |
✅ |
- |
- |
- |
- |
- |
- |
- |
- |
| GLO-9600A Pro |
10 m |
5 km |
✅ |
✅ |
✅ |
- |
✅ |
✅ |
- |
- |
- |
- |
- |
| GLO-9800G Pro |
15 m |
10 km |
✅ |
✅ |
✅ |
✅ |
- |
- |
✅ |
- |
✅ |
- |
- |
| GLO-9800A Pro |
15 m |
10 km |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
| GLO-9900G Pro |
20 m |
20 km |
✅ |
✅ |
✅ |
✅ |
- |
- |
✅ |
- |
✅ |
- |
- |
| GLO-9900A Pro |
20 m |
20 km |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
| GLO-9900X Pro |
20 m |
20 km |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
| GLO-9900R Pro |
20 m |
20 km |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
Especificações do receptor
| Ponto |
Detalhes |
| Função |
Detecção de tubulação, localização do cabo, indicação de direção, medição de profundidade, medição de corrente, identificação do cabo |
| Fornecimento de energia |
7Bateria recarregável de lítio de 6400 mAh de corrente contínua de 4 V |
| Métodos de entrada |
Embutida em bobina de recepção, pinça flexível externa, quadro A externo |
| Recebimento de Frequências |
Frequências activas de detecção: 577Hz, 640Hz, 1280Hz, 2,56kHz, 3,20kHz, 4,09kHz, 8,19kHz, 10kHz, 33kHz, 66kHz, 82kHz, 201kHz
Frequência de potência Frequências de detecção passivas: 50 Hz, 60 Hz |
| Modos de detecção de gasodutos |
Método de pico, método nulo, método de áudio |
| Display de detecção de tubulação |
Modo de posicionamento clássico, modo de sinal em ecrã completo, modo de curva de sinal |
| Faixa de detecção de tubulação |
Método de ligação direta: até 20 km de comprimento do cabo
Método de acoplamento por indução: até 0 ̊10 km de comprimento do cabo
Método de indução: adequado para cabos enterrados a menos de 2 m |
| Precisão de profundidade |
Precisão de posicionamento horizontal: ± 5% (profundidade enterrada 0 ∼3 m) ∼ ± 15% (profundidade enterrada 3 ∼20 m) |
| Indicação de áudio |
Toque de FM variável com a intensidade do sinal |
| Distância de interferência |
Método de acoplagem por indução: sem interferências para além de 5 m
Método de indução: sem interferência superior a 20 m
Identificação do cabo: nenhuma interferência para além de 5 m (método de acoplamento indutivo) |
| Identificação do cabo |
Método de identificação: identificação inteligente através de um grampo flexível; número de cabos identificáveis: 1?? 10
Valor de calibração: uma condição para a identificação bem-sucedida é que a percentagem atual do sinal recebido em relação ao sinal transmitido esteja entre 75% e 135%
Direccionalidade: uma condição para a identificação bem-sucedida é que as direções da pinça transmissora, pinça receptor e sinal carregado devem ser consistentes |
| Faixa de detecção de identificação de cabo |
Método de ligação direta: resistência de circuito identificável 0Ω?? 8kΩ
Método de acoplamento por indução: resistência de circuito identificável 0Ω1kΩ |
| LCD |
4LCD sensível ao toque capacitivo de 0,3 polegadas |
| Dimensões |
Aproximadamente 336,5 mm × 140,6 mm × 785,3 mm |
| Grampos de corrente flexíveis |
Comprimento aprox. 620 mm, diâmetro do fio aprox. 8 mm |
| Diâmetro interno da bobina flexível |
φ200 mm |
| Normas de conformidade |
IEC61010-1 CAT III 600V, IEC61010-031, IEC61326 Grau de poluição 2 |
Especificações do transmissor
| Ponto |
Detalhes |
| Função |
Modos de transmissão de sinais de frequência múltipla para detecção de rotas de gasodutos, identificação de cabos e localização de falhas |
| Fornecimento de energia |
11Bateria recarregável de lítio de 12800 mAh de corrente contínua de 1 V |
| Métodos de entrada |
Saída de ligação direta, método de indução, acoplamento da pinça |
| Frequências de saída |
577Hz, 640Hz, 1280Hz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10kHz, 33kHz, 66kHz, 82kHz, 201kHz |
| Potência de saída |
10W Max, 10 níveis ajustáveis, correspondência de impedância em tempo real totalmente automática |
| Tensão de saída de ligação directa |
150 Vpp MAX |
| Proteção de circuitos |
Proteção contra sobrecarga e curto-circuito |
| LCD |
5LCD capacitivo touch de 0,6 polegadas |
| Dimensões do instrumento |
Aproximadamente 332,9 mm × 228,5 mm × 192,3 mm |
| Peso |
Transmissor: 3,85 kg, pinça do transmissor: 1,12 kg |
| Dimensões da pinça do transmissor |
250 mm × 140 mm × 35 mm (L×W×T) |
| Diâmetro interno da pinça do transmissor |
φ150 mm |
| Comprimento do cabo do grampo do transmissor |
3 m |
| Normas de conformidade |
IEC61010-1 (CAT III 300V, CAT IV 150V, grau de poluição 2) |
