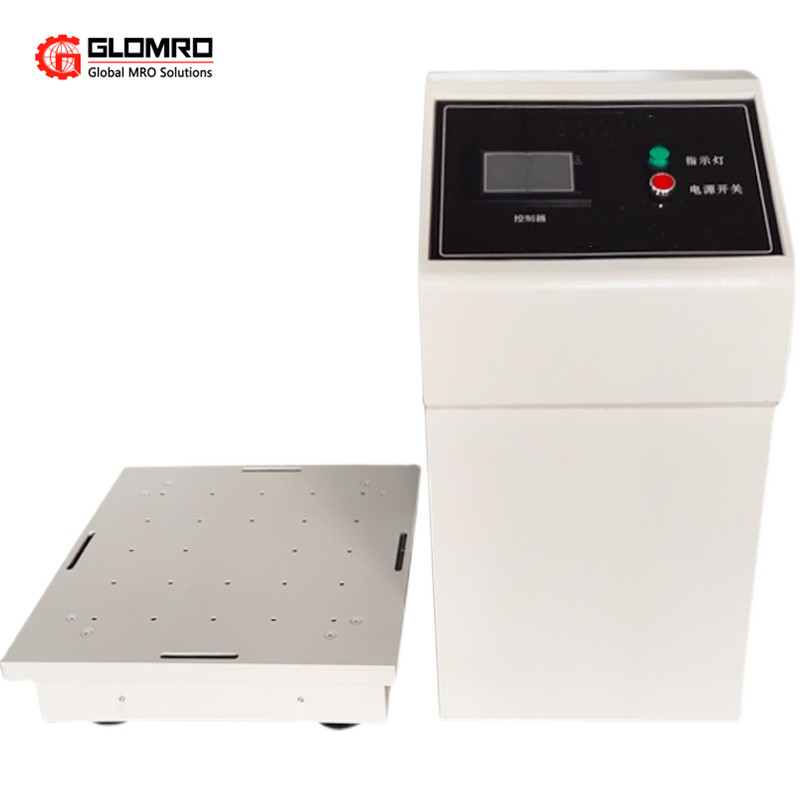

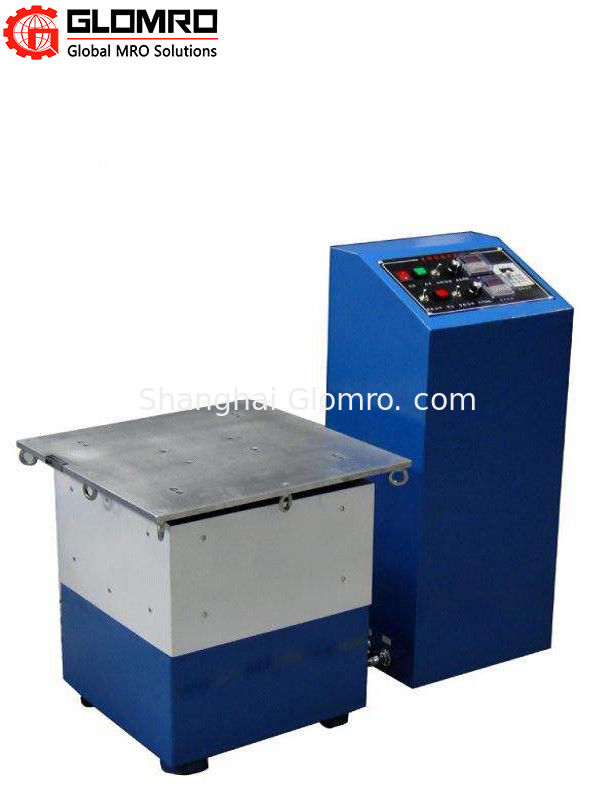

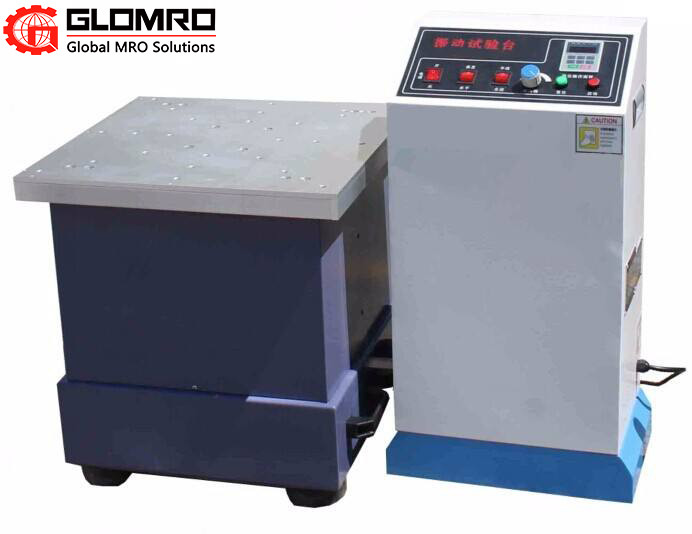

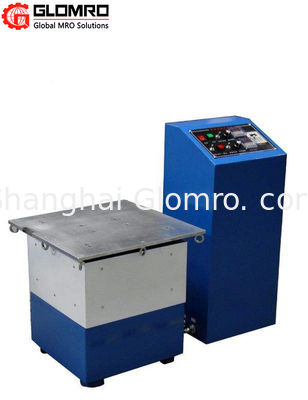

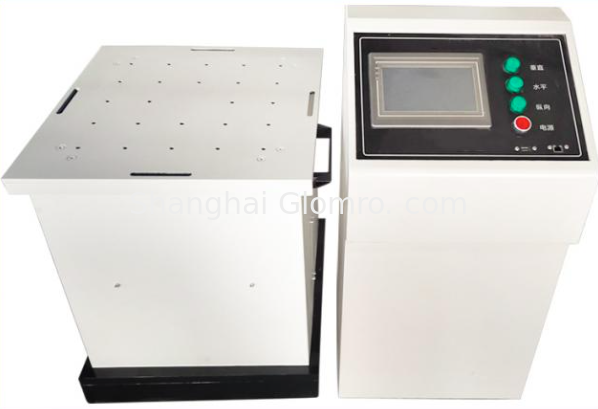

Vibrador de direção única (vertical/horizontal)/Máquina de teste de vibração eletromagnética de alta frequência
DETALHES RÁPIDOS
adequado para eletrônicos, eletromecânicos, comunicações ópticas, embalagens, automóveispeças, brinquedos e outras indústrias de pesquisa, desenvolvimento, controle de qualidade e fabricação. Controle dequalidade e linha de produção, linha de montagem. É mais adequado para inspeção de qualidade deproduto acabado para melhorar a qualidade do produto.O CIMS +FCS desenvolvido independentemente é adotado para o sistema de software da mesa vibratória, que podeser expandido e configurado com sensor de aceleração e monitoramento por PC. Os mais recentes padrões internacionais de teste de vibração são citados para realizar a seleção de modos de vibração de frequência fixa, varredura de frequência, duplicação de frequência, programa, logaritmo e aleatória.
| Nome do produto |
Modelo |
direção de vibração |
Tamanho |
Faixa de frequência |
Vibração vertical
mesa de teste |
BXT-160 |
vertical |
500x500x160MM |
1~600
|
Vibração horizontal
mesa de teste |
BXT-260 |
horizontal |
500x500x260MM |
1~2000 |
Quatro dimensões
mesa vibratória |
BXT-360 |
Vertical +horizontal |
500x500x360MM |
1~3000 |
Seis dimensões
mesa vibratória |
BXT-580 |
Para cima e para baixo
esquerda e direita
frente e trás |
500x500x580MM |
1~5000 |
| Carga máxima de teste (KG) |
100 |
| Faixa de frequência (0.01Hz) |
1HZ~600HZ |
| Tamanho da mesa (CM) |
50*1*50 |
| Tamanho do corpo (CM) |
Vertical+Horizontal +frente e trás (50*58*50) |
| A amplitude |
0~5MM |
| Aceleração máxima |
20G |
| A direção da vibração |
Vertical +horizontal + frente e trás
(mesa vibratória automática de seis dimensões tudo-em-um) |
| modulação de frequência |
Qualquer frequência na faixa de 1-600Hz |
| Varredura de frequência |
1-600Hz pode ser definido arbitrariamente, varredura real padrão para frente e para trás |
| Função programável |
1-600Hz, 1-8 seções cada seção pode ser
definida arbitrariamente frequência e tempo, pode ser cíclica |
| Duplicação de frequência |
8 seções multiplicadas, de baixa para alta frequência, de alta para baixa frequência, de baixa para alta e depois de alta para alta em ciclo |
| Função logarítmica |
De baixo para cima frequência, de cima para baixo frequência,
de baixo para cima frequência e de baixo para baixo
frequência - três modos logarítmicos/recicláveis |
| A forma de onda de vibração |
Meia onda/onda completa |
| Controle de tempo |
Qualquer tempo pode ser definido |
| precisão |
A frequência pode ser exibida em 0.01Hz, precisão 0.1Hz |
| A potência total |
2.6 KW |
| Tensão de alimentação (V) |
220v |
| Realiza a função |
Onda senoidal, FM, varredura, programável,
duplicação de frequência, logaritmo, controle de tempo, vibração aleatória |
FUNÇÕES
1. Tamanho da mesa (mm): 500×1000 outros tamanhos podem ser personalizados
2. Amplitude: 0~5mm
3. Carga máxima: 100kg
4. Frequência: 1Hz~600Hz
5. Aceleração máxima: 0 ~ 20g (1g = 9.8m/S2)
6. Forma de onda de vibração: onda senoidal (meia onda, onda completa)
7. Função de varredura (1~600Hz): (frequência ascendente/descendente/intervalo de tempo) pode ser definida arbitrariamente para varredura padrão para frente e para trás.
8. Função programável (1~600Hz): 1~15 segmentos. O tempo e a frequência de cada segmento podem ser definidos arbitrariamente para realizar a função de detecção cíclica.
9. Direção de vibração: 1 vertical (eixo Z), 2 horizontal (eixos X, Y), 3 vertical + horizontal (eixos Y, X, Z)
10. Precisão: a frequência pode ser exibida em 0.01Hz
11. Potência da mesa vibratória: 4.5kw
12. Tensão de alimentação: 380V 50Hz
13. Corrente máxima: 10A
16. Controle de tempo: qualquer tempo pode ser definido (segundos)
17. Para realizar a função: onda senoidal, FM, varredura de frequência, programável, aceleração máxima, modulação de amplitude, controle de tempo.
18. Instrumento de medição (opcional): se precisar ler a amplitude, aceleração
VANTAGENS
1. Vibração nos eixos X, Y e Z pode ser realizada na mesma mesa, com controle de programa, frequência precisa eequilibrada, e sem desvio durante a operação de longo prazo;
2. Com temporização de ponto único, segmento e múltiplos segmentos;
3. Ajuste de amplitude stepless, com funções de varredura de frequência e fixação de frequência, para atenderaos requisitos de teste de diferentes indústrias;
4. Programa de previsão de amplitude embutido, excitação síncrona de quatro pontos, vibração uniforme da mesa5. O circuito anti-interferência é adicionado para resolver a interferência de campo eletromagnético forte no
circuito de controle, e a superfície da mesa é não magnética e estática.6. É feito de materiais industriais compostos, processamento de precisão, plataforma bonita e generosa,
operação e controle humanizados, e adota módulo especial de medição e controle para tornar oequipamento mais estável.
