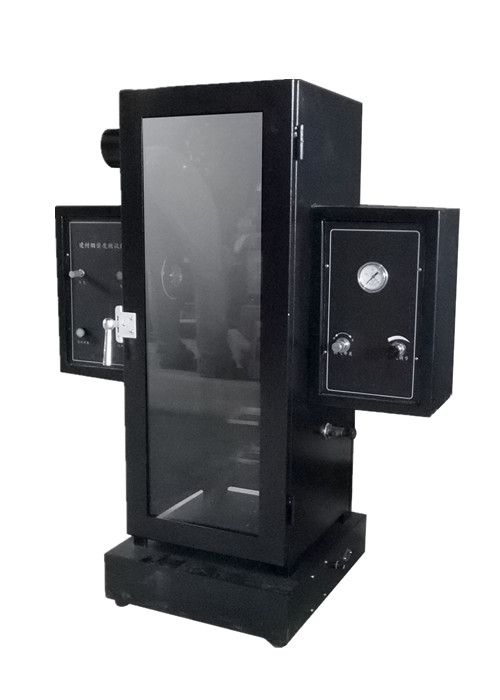

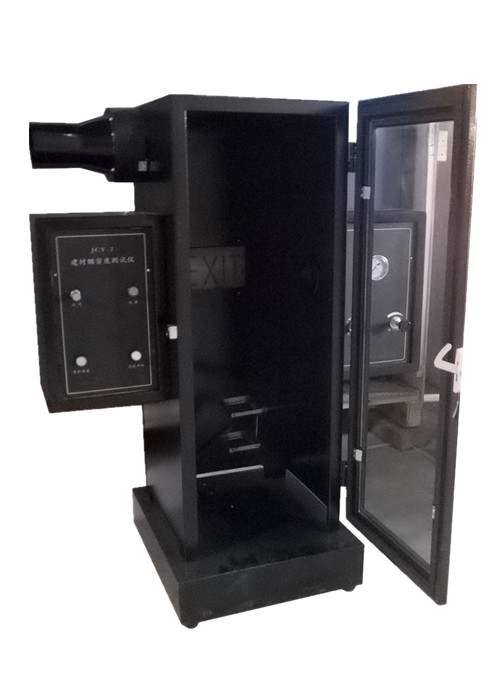

Instrumento do teste da densidade de fumo do material de construção do controle do PLC com ignição automática

Teste de densidade de fumaça de materiais de construção

Primeiro, o âmbito de aplicação:
The JCY-2 building material smoke density tester is developed according to the technical conditions stipulated in the national standard GB/T8627-2007 "Test method for smoke density of burning or decomposition of building materials", e é aplicável à queima estática de materiais de construção e dos seus produtos e de outros materiais.

Em segundo lugar, as características do produto
1Este equipamento adota o controlo PLC, que é lógico, inteligente, estável e fiável.
2Os queimadores principais e auxiliares podem ser rotados automaticamente e posicionados com precisão.
3Pode atender a várias operações, registos, curvas de tempo e cálculos de resultados no teste.

Em terceiro lugar, os parâmetros técnicos relevantes
1Densidade máxima de fumaça (MSD) e nível de densidade de fumaça (SDR) para a peça de ensaio: 0-100% contínuo
Medição, cálculo automático;
2. O erro de correcção não é superior a 3% com o indicador de luz padrão;
3Pressão de trabalho do queimador Bunsen (KPa 210 ± 5);
4. O queimador de Bunsen aplica uma chama à amostra durante 4 min;
5. Lâmpada de queima: a lâmpada para a vida, o comprimento é de 260 mm, o diâmetro do bocal é de 0,13 mm, e o ângulo é de 45 ° com o caso;
6Sistema fotoeléctrico: a fonte luminosa é uma lâmpada, a potência é de 15 W e a tensão de trabalho é de 6 V;
7. Sistema de escape: esta máquina está equipada com um ventilador de escape potente. Após o ensaio, pode expulsar o ar de escape;
8Intervalo de medição da densidade de fumaça: 0~100%;
9. Precisão de medição da densidade de fumaça: ± 3%;
10Receptor: para fotocélulas de silício, a transmissão é de 0% sem luz e a transmissão é de 100% sem obstrução.
por:
11Pressão de funcionamento do queimador principal: 276 KPa (regulado);
12. Temporização automática, ignição automática, escape automático de fumaça; o fluxo luminoso pode ser efetuado em fases com dados de ensaio de calibração linear
mais precisas;
13Fonte de gás: gás propano a 95% ou gás da mesma pureza (fornecido pelo cliente);
14. comprimento * largura * altura 740 * 500 * altura 900 (mm)
Condições de trabalho
1Temperatura ambiente: 0 ° C - 40 ° C;
2Umidade relativa: ≤ 85%
3Voltagem e potência da fonte de alimentação: 220V ± 10%, 50HZ, 100W;
4Pressão do gás: 0-0,3 MPa (regulado);
5Requisitos ambientais e de ensaio: O instrumento deve ser operado de modo a evitar a iluminação direta ou o reflexo no instrumento; após 90 minutos de ensaio,A fonte de gás deve ser desligada para arrefecer o instrumento durante 15 minutos..
6. Fluxo de ar ambiente: não há fluxo de ar forçado durante as condições de trabalho;
7. O instrumento deve ser colocado num capô de fumo para ensaio;

Padrão de concepção: GB/T8627-2007 "Método de ensaio da densidade de fumaça da queima ou da decomposição dos materiais de construção"
Cumprir a norma: GB/T8627 ASTM D2843
Quarto, configuração do produto
1Caixa de tabaco 1
2Escorpião grande 1
3. 3 malhas metálicas (enquadradas no suporte da amostra)
4. Uma caixa de recolha (no quadro inferior do suporte de amostras)
5. Filtro 3 peças (para o índice de transmissão da luz, ver o sinal digital na funda metálica da lente)
6- Cabo de alimentação 1
7. mangueira de borracha 1
8. válvula de pressão média 1
9Disco U (incluindo o software do dispositivo) 1
10Instruções 1 exemplar
11Certificado 1
